5G NTN端到端半实物验证平台
5G NTN End‑to‑End Hardware‑in‑the‑Loop Verification Platform
-
ꁸ 回到顶部
-
ꂅ 010-62670519
-
ꁗ QQ客服
-
ꀥ 微信专属客服

产品概述

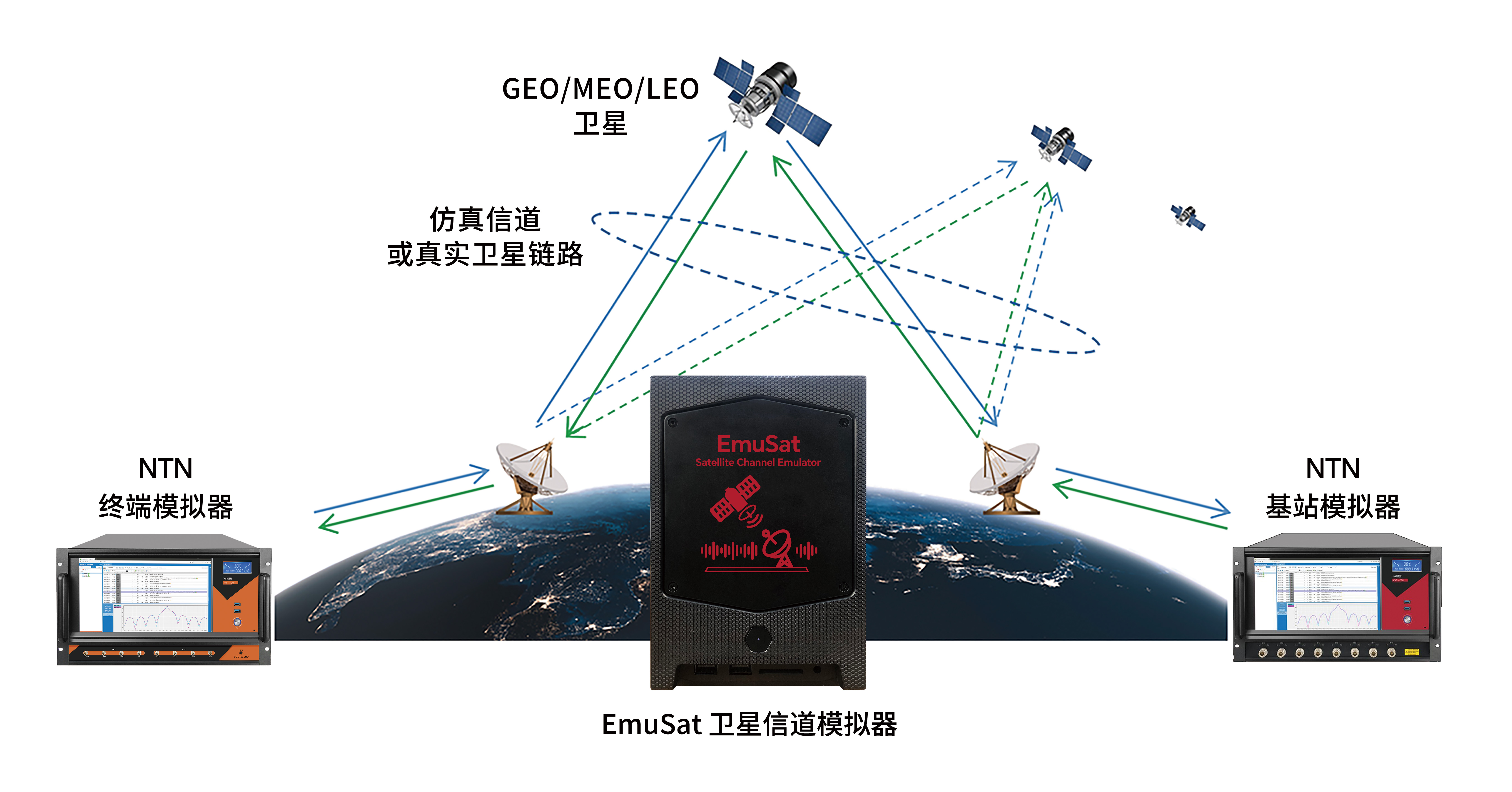

5G NTN端到端半实物验证平台基于5G非地面网络(NTN,Non-Terrestrial Network)协议栈、NTN信道模拟软件与YunSDR软件无线电平台(SDR, Software Defined Radio)构建,形成贯通网络侧、卫星信道与终端侧的端到端半实物测试环境。平台可根据卫星轨道参数及地面节点位置,动态模拟传播时延(Propagation Delay)、多普勒频移(Doppler shift)、路径损耗(Path Loss)等典型NTN信道效应,覆盖GEO、MEO和LEO等不同轨道场景。
平台优势与典型应用
-
• 初始接入与注册:验证SSB/PBCH Cell Search、PRACH、RRC Setup与NAS Registration。
• NTN辅助信息:验证SIB19、卫星星历、Reference Location等参数的广播、接收与应用
• 时间与频率补偿:评估RTT、定时提前量(TA,Timing Advance)、Doppler/CFO跟踪及动态信道条件下的链路维持能力。
• 端到端数据业务:验证PDU Session、NG-U用户面及ICMP/UDP/TCP业务性能。
• 跨层互操作验证:支持5GC、gNB、UE、SDR及终端模组的PHY至NAS跨层联调。
• 日志与结果分析:关联RRC/NAS信令流程、MAC/RLC/PDCP状态、信道参数及业务KPI。
-
• 协议栈研发与一致性验证:用于NR-NTN协议功能开发、版本回归、异常流程复现及端到端一致性测试。
• 终端与模组准入测试:面向芯片、模组和终端厂商,验证复杂时延、多普勒及衰落条件下的接入稳定性与业务性能。
• 卫星载荷与补偿机制研究:开展透明转发与再生载荷场景下的时延、频偏、TA及终端补偿边界研究。
• 系统集成与互操作测试:验证5GC、gNB、UE、SDR、信道模拟器及外部测试设备之间的接口兼容性和系统协同能力。
• 外场试验前置验证:结合轨道几何、链路预算及典型边界条件,生成可重复测试场景,降低真实卫星及外场测试成本。
• 科研教学与联合创新:构建开放、可配置、可扩展的NR-NTN技术验证环境,支持算法研究、课程实验及联合研发。
平台以卫星与终端之间的服务链路(Service Link)为主要模拟对象,支持透明转发(Transparent/Bent-pipe)与再生载荷(Regenerative Payload)两类场景。面向NR-NTN研发与测试,平台可在投入真实卫星及外场资源前,对协议一致性、设备互操作性、射频链路性能和关键算法进行可重复、可量化验证,缩短研发周期,提高测试效率与方案决策能力。
