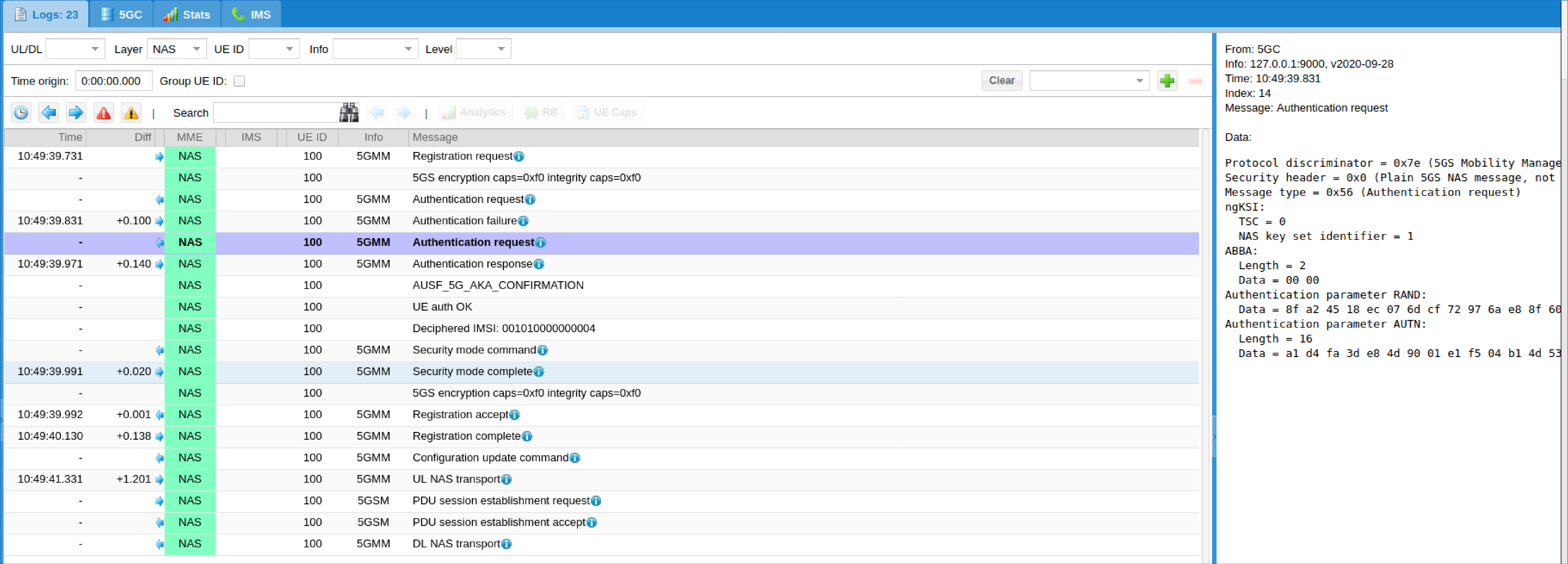

5G协议综测仪组成

完成5G 协议一致性性测试，集成了4G LTE和5GNR的协议分析功能，支持SA和NSA架构的5G网络协议测试，可以二次开发实现定制化测试功能。

5GS-W500: 5G协议综测仪

提供四路射频收发通道，实现射频数字化，通过PCIe总线，实现数据与主机处理器的交互。基于Xilinx高性能的FPGA，实现基带算法处理加速。射频单元卡内置在协议综测仪机箱里面。

射频单元卡

·  符合3GPP R18规范，支持SA和NSA，支持FDD/TDD FR1 (< 6 GHz)

·  基站带宽支持 5 ~ 100 MHz

·  数据子载波间隔: 15, 30, 60 or 120 kHz，SSB子载波间隔: 15, 30, 120 or 240kHz，支持所有的SSB/data子载波间隔组合

·  软件支持最大8x8 下行MIMO，256QAM

·  支持所有PUCCH和PRACH格式

·  PUSCH支持转换预编码，PUSCH和PDSCH可配置用户DMRS和符号数

·  可配置用户的TDD UL/DL Pattern, k0,k1,k2值

·  lPDCCH支持DCI 0_0, 0_1, 1_0 和1_1

·  支持Scheduling Request，支持CSI-RS和TRS

·  PHY层测试模式：支持连续的PDSCH和PUSCH传输

·  可动态配置LTE/NR DRB

·  每个QCI可对用户配置DRB 支持DRX，RRC测量，支持改变Pscell

·  支持intra gNB切换、NG切换，支持5GS to EPS切换

·  支持公共告警系统（CMAS/ETWS），支持载波聚合和EPS fallback

·  支持3GPP R17定义的NR NTN，支持N255，N256 NTN频段，支持5~30MHz带宽

·  内置信道仿真功能，支持根据星历动态计算时延与多普勒频偏，并进行补偿校准

·  性能参考指标：-- 1CC 100MHz 4x4 最大下行速率 1.69 Gbps -- NTN 20MHz SISO 最大下行速率 65 Mbps

·  支持多终端并发，最大可支持 > 200 UE

5GNR 基站模式主要特性

主要特性

·  符合3GPP LTE R17，TDD/FDD可配置

·  基站带宽1.4, 3, 5, 10, 15和20 MHz

·  支持传输模式1~10，宽带CQI、PMI report

·  支持HARQ，可通过PRACH进行时间测量

·  支持终端闭环功率控制，基于基于频率的MMSE均衡

·  高度优化的软件Turbo码解码，支持PAPR Reduction

·  支持定位参考信号PRS

·  支持CSI-RS

·  支持PUCCH3和PUCCH Channel选择

·  支持FDD、TDD混合多载波聚合

·  下行256QAM支持PDSCH和MBMS

·  下行1024QAM支持PDSCH

·  上行256QAM支持PUSCH

·  支持R11定义的TDD特殊子帧7和9

·  完整真实实现MAC、RLC、PDCP和RRC层

·  支持全双工和半双工终端

·  支持DRX

·  SIB都可进行配置

·  完整性检查和加密支持支持AES， Snow3G和ZUC算法

·  支持RRC测量（With measurement gap），intra gNB，S1或X2切换

·  支持ROHC，公共告警系统（CMAS/ETWS），MBMS，支持Cat0终端，eDRX 和EN-DC

·  性能参考指标：-- 1CC 20MHz 4x4 最大下行速率 385 Mbps

·  支持多终端并发，最大可支持 > 200 UE

4G LTE基站模式主要特性

·  符合3GPP LTE R17

·  支持CatM1终端

·  支持TM6和TM10

·  仅支持FDD

·  支持CE-Mode A

·  支持MPDCCH、PSDCH、PUCCH和PUSCH全双工或半双工的消息重复。PRACH无消息重复

·  支持本地或分布的MPDCCH传输

·  支持CATM1的EPDCCH

·  不支持Frequency Hopping

·  带宽必须大于5MHz

·  支持eDRX

eMTC基站模式主要特性

·  支持Single-tone和multi-tone NB1或NB2终端

·  支持15 kHz和3.75 kHz子载波间隔

·  支持所有部署模式(in-band, guard band and standalone)

·  支持同时运行多个NB-IoT和LTE小区

·  支持Multiple Coverage Levels

·  支持所有的NPDCCH, NPDSCH, NPUSCH and NPRACH配置

·  支持控制平面CIoT优化

·  支持Multi-DRB模式

·  支持非锚点载波（R14 NPRACH在非锚点载波上暂不支持）

·  支持两个HARQ处理

·  支持DRX 和 eDRX

·  支持3GPP R17定义的NB-IoT NTN协议

NBIoT基站模式主要特性

1

.

  • ·  可仿真共享相同频率的大量终端；

    ·  可仿真IP流量，如ping、UDP、HTTP等；

    ·  提供基于WebSocket和JSON的远程API；

    ·  提供命令行界面的系统状态监控器；

    ·  在隧道接口模式下可调用外部应用程序如iPerf，且支持IPv6和DNS自动配置 ；





    ·  包含PHY、MAC、RLC、PDCP、RRC和NAS层；

    ·  支持所有的加密和包括ZUC在内的完整性保护算法。

    5G UE 模拟器基础功能

  • ·  支持R8~R17的主要功能特性；

    ·  支持FDD和TDD；

    ·  支持频率宽度：1.4、3、5、10、15、20 MHz；

    ·  支持下行MIMO；

    ·  下行支持1024QAM，上行支持256QAM；



    LTE 特性

    ·  支持MBMS；

    ·  支持CatM1终端仿真；

    ·  支持eDRX和PSM；

    ·  支持NB-IoT终端仿真（Cat NB1/NB2），支持Multi-tone、Multi-carrier和Multi-DRB；

    ·  支持多UE的信道仿真。

    ·  1CC 20M 4x4最大下行速率 385Mbps

    ·  可并发模拟最高1000个UE

    ·  支持3GPP R17 IoT NTN终端模拟



  • ·  符合3GPP R18规范

    ·  支持5GNR单终端模拟

    ·  支持R15定义的5G NSA双连接（EN-DC）；

    ·  支持R15定义的SA；

    ·  支持FDD和TDD；



    5G NR 特性

    ·  支持所有的FR1上行、下行以及SSB的所有载波间隔；

    ·  终端频率宽度支持100Mhz；

    ·  下行支持4x4 MIMO；

    ·  上行和下行均支持256QAM；

    ·  支持DCI格式0_0、0_1和1_1

    ·  支持PUCCH格式0、1、2、3、4。

    ·  支持最高1000UE模拟

    ·  支持3GPP R17定义的NR NTN仿真

    ·  性能参考指标： -- 1CC 100MHz 4x4 最大下行速率 > 1.55Gbps -- NR NTN 20MHz SISO，最大下行速率 > 65 Mbps



5G UE 模拟器主要功能

.
